產品詳情

結構特點

1、外形結構簡單，體積小重量輕，成本低，應用范圍廣；
2、該蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，克服了在高溫條件下使用時因熱膨脹而容易泄露的缺陷；
3、該蝶閥根據使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐沖刷，使用壽命長。

執行標準

設計與制造：API609
結構長度：ASME B16.10
法蘭連接：ASME B16.5、ASME 16.47
試驗與驗證：API 598

性能參數

公稱通徑：NPS 2"~40"
公稱壓力：CLASS 150~600Lb
適用溫度：-29~425℃
適用介質：水、蒸汽、油品、海水等
主要材質：WCB;CF8;CF8M;CF3;CF3M

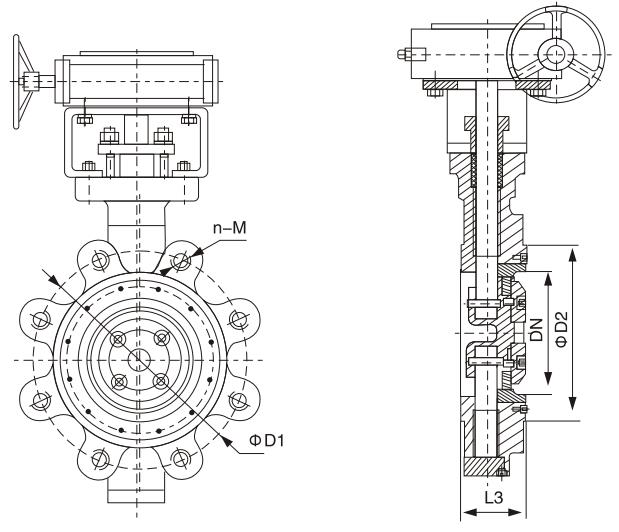

產品尺寸

公稱通徑 DN		150Lb
In	mm	L	L1	L2	L3	D	D1	D2	C	H	N-d
3	80	114	48	180	48	190	152.4	127	24.3	310	4-19
4	100	127	54	190	54	230	190.5	157	24.3	325	8-19
5	125	140	56	200	56	255	215.9	186	24.3	360	8-22
6	150	140	57	210	57	280	241.3	216	26.9	395	8-22
8	200	152	64	230	64	345	298.5	270	29	480	8-22
10	250	165	71	250	71	405	362.0	324	30.6	550	12-26
12	300	178	81	270	81	485	431.8	381	32.2	610	12-26
14	350	190	92	290	92	535	476.3	413	35.4	710	12-29
16	400	216	102	310	102	595	539.8	470	37	755	16-29
18	450	222	114	330	114	635	577.9	533	40.1	835	16-32
20	500	229	127	350	127	700	635.0	584	43.3	900	20-32
24	600	267	154	390	154	815	749.3	692	48.1	1060	20-35
28	700	292	165	430	165	925	863.6	800	71.9	1170	28-35
32	800	318	190	470	190	1060	977.9	914	81.4	1320	28-41
36	900	330	203	510	203	1170	1085.8	1022	90.9	1440	32-41
40	1000	410	216	550	216	1290	1200.2	1124	90.9	1640	36-41
48	1200	470	254	630	254	1510	1422.4	1359	108.4	1850	44-41
56	1400	530	390	710	390	1745	1651.0	1575	124.3	2040	48-48

公稱通徑 DN		300Lb
In	mm	L	L1	L2	L3	D	D1	D2	C	H	N-d
3	80	180	48	180	48	210	168.3	127	29	310	8-22
4	100	190	54	190	54	255	200.0	157	32.2	325	8-22
5	125	200	56	200	56	280	235.0	186	35.4	360	8-22
6	150	210	59	210	59	320	269.9	216	37	430	12-22
8	200	230	73	230	73	380	330.2	270	41.7	535	12-26
10	250	250	83	250	83	445	387.4	324	48.1	695	16-29
12	300	270	92	270	92	520	450.8	381	51.3	805	16-32
14	350	290	117	290	117	585	514.4	413	54.4	880	20-32
16	400	310	133	310	133	650	571.5	470	57.6	930	20-35
18	450	330	149	330	149	710	628.6	533	60.8	990	24-35
20	500	350	159	350	159	775	685.8	584	64	1050	24-35
24	600	390	181	390	181	915	812.8	692	70.3	1230	24-41

公稱通徑 DN		600Lb
In	mm	L	L1	L2	L3	D	D1	D2	C	H	N-d
6	150	210	78	210	78	355	292.1	216	54.7	425	12-29
8	200	230	102	230	102	420	349.2	270	62.6	640	12-32
10	250	250	117	250	117	510	431.8	324	70.5	745	16-35
12	300	270	140	270	140	560	489	381	73.7	820	20-35
14	350	290	155	290	155	605	527	413	76.9	935	20-38
16	400	310	178	310	178	685	603.2	470	83.2	975	20-41
18	450	330	200	330	200	745	654	533	89.6	1110	20-45
20	500	350	216	350	216	815	723.9	584	95.9	1215	24-45
24	600	390	232	390	232	940	838.2	692	108.6	1300	24-51

公稱通徑 DN		900Lb
In	mm	L	L1	L2	L3	D	D1	D2	C	H	N-d
6	150	225	104	225	104	380	317.5	216	62.6	525	12-32
8	200	275	112	275	112	470	393.7	270	70.5	660	12-38
10	250	325	135	325	135	545	469.9	324	76.9	735	16-39
12	300	375	170	375	170	610	533.4	381	86.4	820	20-39
14	350	425	173	425	173	640	558.8	413	92.8	870	20-41
16	400	475	210	475	210	705	616	470	95.9	965	20-45
18	450	500	228	500	228	785	685.8	533	108.6	1050	20-51
20	500	575	250	575	250	855	749.3	584	115	1175	20-54
24	600	675	275	675	275	1040	901.7	692	146.7	1330	20-67

公稱通徑 DN		1500Lb
In	mm	L	L1	L2	L3	D	D1	D2	C	H	N-d
6	150	350	160	350	160	395	317.5	216	89.6	550	12-38
8	200	400	180	400	180	485	393.7	270	99.1	690	12-45
10	250	450	200	450	200	585	482.6	324	115	780	12-50
12	300	500	230	500	230	675	571.5	381	130.9	905	16-54
14	350	550	250	550	250	750	635	413	140.4	990	16-60
16	400	600	265	600	265	825	704.8	470	153.1	1085	16-67
18	450	650	300	650	300	915	774.7	533	169	1180	16-73
20	500	700	340	700	340	985	831.8	584	184.8	1290	16-80
24	600	800	400	800	400	1170	990.6	692	210.2	1450	16-92
