產品詳情

結構特點

1、產品結構合理、密封可靠、性能優良、造型美觀；
2、可根據管路工況要求，設計成多種流通形式（如L型、T型等）、多種材質（如鑄鐵、鑄鋼、不銹鋼）、多種密封形式（如硬密封、卡套密封、油密封等）的三通、四通旋塞閥。
3、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

技術規范

結構形式	BB-BG
驅動方式	手柄，蝸輪蝸桿傳動，氣動，電動
設計標準	AP1599、AP16D、GB12240
結構長度	ASMEB16.10. GB12221. DIN3202
連接法蘭	ASMEB16.5, JB79、GB9113. DIN2543-2545
試驗和檢驗	AP159& AP16D、GB13927、DIN3230

產品性能規范

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	公稱壓力(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)
150	3.0	2.2	1.6	2.4	1.76
			2.5	3.75	2.75
300	7.5	5.5
			4.0	6.0	4.4
600	15.0	11.0	6.4	9.6	7.04
			10.0	15.0	11.0
900	22.5	16.5
			16.0	24.0	17.6

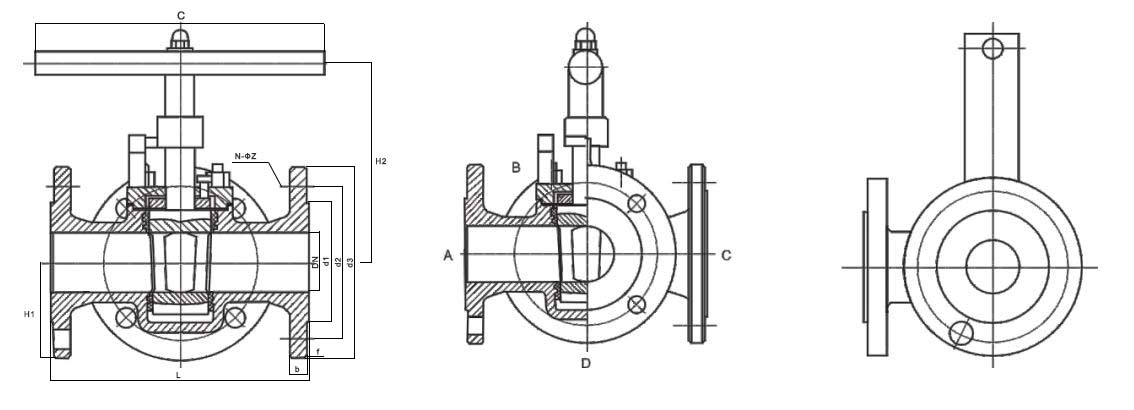

產品尺寸

DN	L	d1	d2	d3	b	f	H1	H2	c	N-ФZ
150Lb
1/2	108	35	60.5	89	11	2	68	150	300	4-15
3/4	117	43	70	98	11	2	73	155	300	4-15
1	127	51	79.5	108	12	2	80	160	300	4-15
1¼	140	64	89	117	13	2	85	180	350	4-15
1½	165	73	98.5	127	15	2	95	190	400	4-15
2	178	92	120.5	152	16	2	110	200	500	4-19
2½	190	105	139.5	178	18	2	125	220	500	4-19
3	203	127	152.5	190	19	2	130	230	500	4-19
4	229	157	190.5	229	24	2	155	380	/	8-19
5	254	186	216	254	24	2	175	460	/	8-22
6	267	216	241.5	279	26	2	185	520	/	8-22
8	292	270	298.5	343	29	2	225	580	/	8-22
10	330	324	362	406	31	2	260	620	/	12-25
12	356	381	432	483	32	2	300	680	/	12-25
300Lb
1/2	140	35	66.5	95	15	2	75	150	300	4-15
3/4	152	43	82.5	117	16	2	91	155	300	4-19
1	165	51	89	124	18	2	95	160	300	4-19
1¼	178	64	98.5	133	19	2	100	180	350	4-19
1½	190	73	114.5	156	21	2	120	190	400	4-22
2	216	92	127	165	23	2	125	200	500	8-19
2½	241	105	149	190	26	2	140	220	500	8-22
3	283	127	168.5	210	29	2	155	230	500	8-22
4	305	157	200	254	32	2	185	380	/	8-22
5	381	186	235	279	35	2	200	460	/	8-22
6	403	216	270	318	37	2	220	520	/	12-22
8	419	270	330	381	42	2	257	580	/	12-25
10	457	324	387.5	445	48	2	300	620	/	16-25
12	502	381	451	521	51	2	340	680	/	16-25
600Lb
1/2	165	35	66.5	95	22	7	82	150	300	4-15
3/4	190	43	82.5	118	23	7	98	155	300	4-19
1	216	51	89	124	25	7	102	160	300	4-19
1¼	229	64	98.5	133	28	7	108	180	350	4-19
1½	241	73	114.5	156	30	7	128	190	400	4-22
2	292	92	127	165	33	7	135	200	500	8-19
2½	330	105	149	190	36	7	155	220	500	8-22
3	356	127	168	210	39	7	165	230	500	8-22
4	432	157	216	273	45	7	208	380	/	8-25
5	508	186	266.5	330	52	7	245	460	/	8-29
6	559	216	292	356	55	7	265	520	/	12-29
8	660	270	349	419	63	7	300	580	/	12-32
10	787	324	432	508	71	7	355	620	/	16-35
12	838	381	489	559	74	7	390	680	/	20-35
