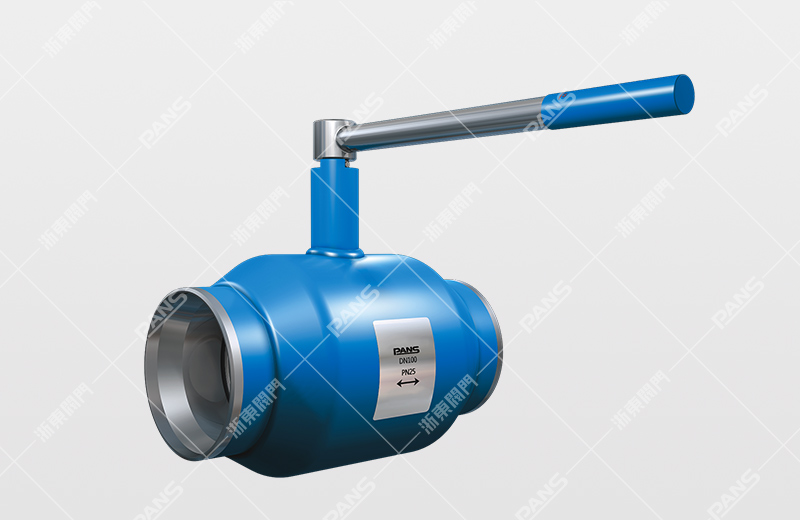

1、不需要維護,調整及潤滑,易于安裝,在低運行費用下長期可靠運行。表面采用噴塑處理技術,光澤美觀。不會有外部泄漏等現象。閥體是焊接結構,所以閥門重量輕且易于進行絕緣。安裝調節機構,非常簡便,操作手柄可以拆下,換向安裝。
2、由于閥座是由PTFE密封環及蝶形彈簧構成的,所以對壓力和溫度的變化適應能力強,在使用范圍內不會產生任何泄漏。
3、球體的加工過程有先進的計算機檢測儀跟蹤檢測,所以球體的加工精度高。
4、由于閥體材料跟管道材質一樣,不會出現應力不均,也不會由于地震及車輛經過地面時而產生變形,管道耐老化。
5、整體式全焊接,等徑及變徑通道,采用固定球及浮動球,雙活塞效應密封系統,自動注入密封劑式軸承。
6、為了防止靜電,閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧,可以保持閥門所有零件與閥體的導電,讓電流通過區,釋放靜電。不僅防止火災,而且防止腐蝕,實現臨時性切斷,以便及時檢修。
設計規范:API 6D、ASMEB 16.34
壓力-溫度等級:ASME B16.34、API608
結構長度:ASME B16.10、GB12221
對焊端形式:ASME B16.25、ASME B31.4/31.8
檢驗與試驗:API 598、API 6D、GB13927
耐火試驗:API 607、API 6FA
公稱通徑:DN15~200mm
公稱壓力:PN1.6~4.0MPa
工作溫度:-29℃~+200℃
適應介質:石油/汽油,液化天然氣/液化石油氣體, 石油化工,鋼鐵廠,供熱管道等
操作方式:手柄,齒輪(垂直/水平),電動, 蝸輪

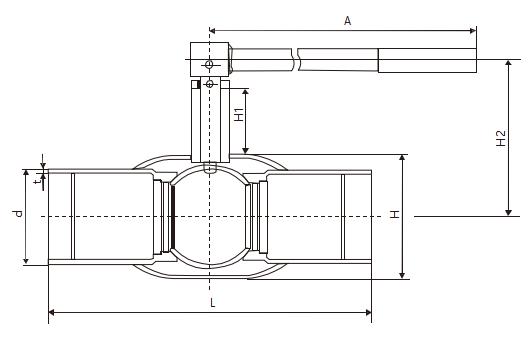

DN(mm) |
公稱直徑 Bore |
H |
d |
t |
L |
H1 |
H2 |
A |
W T(kg) |
A/B |
|||||||||
50 |
40 |
89 |
60.3/57 |
4 |
300 |
35 |
135 |
180 |
4 |
65 |
50 |
108 |
76.1/76 |
4 |
300 |
35 |
144 |
275 |
5.2 |
80 |
65 |
133 |
88.9/89 |
5 |
300 |
44 |
154 |
275 |
6.3 |
100 |
80 |
159 |
114.6/108 |
5 |
325 |
50 |
193 |
365 |
11.0 |
125 |
100 |
193 |
139.7/133 |
5 |
325 |
42 |
218 |
365 |
16 |
150 |
125 |
219 |
168.3/159 |
6 |
350 |
83 |
343 |
650 |
24 |
200 |
150 |
273 |
219/219 |
7 |
400 |
84 |
345 |
800 |
39 |
