產品詳情

結構特點

1、采用了斜置橢圓蝶板徑向動平衡密封系統，閥門進出口兩側受力近似平衡，閥門的開啟力矩較小，正反向密封性能可靠，可達到雙向承壓100%；
2、閥門密封面采用整體式金屬密封圈，經過高精度機械加工而成，密封截面為橢圓型，它與閥座金屬密封面組成密封副。閥門啟閉時，蝶板密封面沿360°圓周各點瞬間接觸或脫離，能快速準確實現開啟或關閉動作；
3、采用了三偏心結構，即在雙偏心蝶閥的基礎上增加了一個角度偏心。

執行標準

設計規范：GB/T 12238、JB/T8527
法蘭連接：GB/T 9113、JB/T79、HG20592
結構長度：GB/T12221
試驗與檢驗：GB/T13927

性能參數

產品規格：DN50~2230mm
壓力等級：PN1.0~2.5MPa
適用介質：空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等
適用溫度：碳鋼：-29℃~425℃ 不銹鋼：-40℃~600℃
驅動方式：蝸輪傳動、氣動傳動、電動傳動、液動傳動
主要材質：鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼

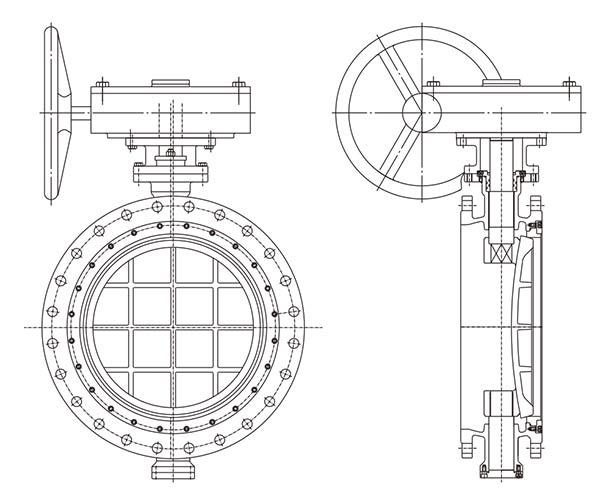

產品尺寸

PN1.0MPa

DN	L	D	D1	D2	H1	N-φd	E			H
DN	L	D	D1	D2	H1	N-φd	手動	氣動	電動	手動	氣動	電動
50	108	165	125	99	112	4-18	200	245	255	350	625	530
65	112	185	145	118	115	4-18	200	245	255	370	625	530
80	114	200	160	132	120	8-18	200	245	255	380	645	565
100	127	220	180	156	138	8-18	200	355	255	420	675	600
125	140	250	210	184	164	8-18	200	355	255	460	715	640
150	140	285	240	211	175	8-22	280	355	315	555	800	705
200	152	340	295	266	200	8-22	425	250	315	760	850	775
250	165	395	350	319	230	12-22	425	250	315	830	925	945
300	178	445	400	370	260	12-22	560	450	315	895	1035	1070
350	190	505	460	429	300	16-22	560	450	315	950	1070	1140
400	216	565	515	480	340	16-26	580	450	315	1190	1190	1210
450	222	615	565	530	350	20-26	580	650	714	1255	1250	1335
500	229	670	620	582	380	20-26	580	650	714	1305	1290	1415
600	267	780	725	682	450	20-30	660	850	810	1340	1455	1605
700	292	895	840	794	480	24-30	550	850	810	1520	1585	1844
800	318	1015	950	901	530	24-33	550	1250	810	1710	1700	2040
900	330	1115	1050	1001	580	28-33	550	1250	863	1810	1965	2255
1000	410	1230	1160	1112	650	28-36	750	1250	863	1960	2015	2380
1200	470	1455	1380	1328	760	32-39	925	1250	863	2250	2250	2640
1400	530	1675	1590	1530	850	36-42	925	1250	1055	2434	2250	2866
1600	600	1915	1820	1750	1030	40-48	925	1250	1055	2780	2750	3156
1800	670	2115	2020	1950	1230	44-48	980	1250	1183	3020	2950	3421
2000	760	2325	2230	2150	1350	48-48	980	1500	1286	3270	3350	3685

PN1.6MPa

DN	L	D	D1	D2	H1	n-φd		E		H
DN	L	D	D1	D2	H1	n-φd	手動	氣動	電動	手動	氣動	電動
50	108	165	125	99	112	4-18	200	245	255	350	625	530
65	112	185	145	118	115	4-18	200	245	255	370	625	530
80	114	200	160	132	120	8-18	200	245	255	380	645	565
100	127	220	180	156	138	8-18	200	355	255	420	675	600
125	140	250	210	184	164	8-18	200	355	255	460	715	640
150	140	285	240	211	175	8-22	280	355	315	555	800	705
200	152	340	295	266	200	12-22	425	250	315	760	850	775
250	165	405	355	319	230	12-26	425	250	315	830	925	945
300	178	460	410	370	260	12-26	560	450	315	895	1035	1070
350	190	520	470	429	300	16-26	560	450	315	950	1070	1140
400	216	580	525	480	340	16-30	580	450	315	1190	1190	1210
450	222	640	585	548	350	20-30	580	650	714	1255	1250	1335
500	229	715	650	609	380	20-33	580	650	714	1305	1290	1415
600	267	840	770	720	450	20-36	660	850	810	1340	1455	1605
700	292	910	840	794	480	24-36	550	850	810	1520	1585	1844
800	318	1025	950	901	530	24-39	550	1250	810	1710	1700	2040
900	330	1125	1050	1001	580	28-39	550	1250	863	1810	1965	2255
1000	410	1255	1170	1112	650	28-42	750	1250	863	1960	2015	2380
1200	470	1485	1390	1328	760	32-48	925	1250	863	2250	2250	2640
1400	53	1685	1590	1530	850	36-48	925	1250	1055	2434	2250	2866
1600	600	1930	1820	1750	1030	40-55	925	1250	1055	2780	2750	3156
1800	670	2130	2020	1950	1230	44-55	980	1250	1183	3020	2950	3421
2000	760	2345	2230	2150	1350	48-60	980	1500	1286	3270	3350	3685

PN2.5MPa

DN	L	D	D1	D2	H1	N-φD	E			H
DN	L	D	D1	D2	H1	N-φD	手動	氣動	電動	手動	氣動	電動
50	108	165	125	99	112	4-18	200	245	255	350	625	530
65	112	185	145	118	115	8-18	200	245	255	370	625	530
80	114	200	160	132	120	8-18	200	245	255	380	645	565
100	127	235	190	156	138	8-22	200	355	255	420	675	600
125	140	270	220	184	164	8-26	200	355	255	460	715	640
150	140	300	250	211	175	8-26	280	355	315	555	800	705
200	152	360	310	274	200	12-26	425	250	315	760	850	775
250	165	425	370	330	230	12-26	425	250	315	830	925	945
300	178	485	430	389	260	16-30	560	450	315	895	1035	1070
350	190	555	490	448	300	16-33	560	450	315	950	1070	1140
400	216	620	550	503	340	16-36	580	450	315	1190	1190	1210
450	222	670	600	548	350	20-36	580	650	714	1255	1250	1335
500	229	730	660	609	380	20-36	580	650	714	1305	1290	1415
600	267	845	770	720	450	20-39	660	850	810	1340	1455	1605
700	292	960	875	820	480	24-42	550	850	810	1520	1585	1844
800	318	1085	990	928	530	24-48	550	1250	810	1710	1700	2040
900	330	1185	1090	1028	580	28-48	550	1250	863	1810	1965	2255
1000	410	1320	1210	1140	650	28-55	750	1250	863	1960	2015	2380
1200	470	1530	1420	1350	760	32-55	925	1250	863	2250	2250	2640
1400	530	1755	1640	1560	850	36-60	925	1250	1055	2434	2550	2866
1600	600	1975	1860	1780	1030	40-60	925	1250	1055	2780	2750	3156
1800	670	2195	2070	1985	1230	44-68	980	1250	1183	3020	2950	3421
2000	760	2425	2300	2210	1350	48-68	980	1500	1286	3270	3350	3685
