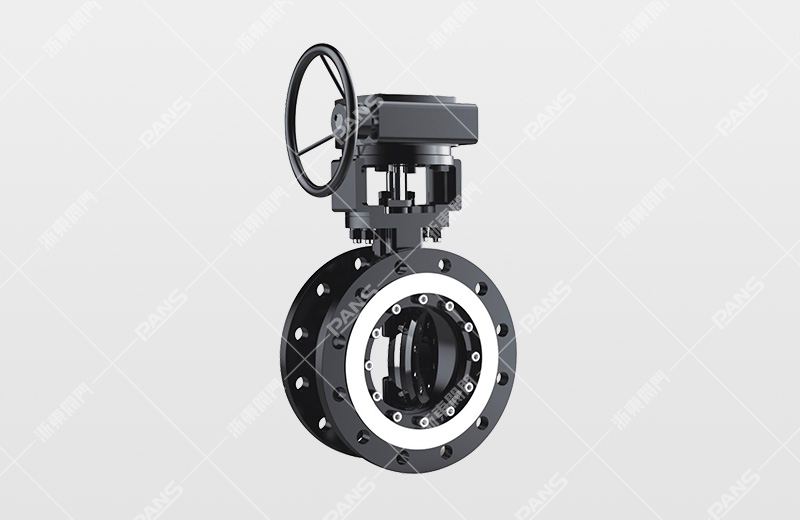

產品詳情

結構特點

閥門采用三偏心結構,即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是使閥門在開啟或關閉動作的過程中,密封環與閥座之間的任意一點都會迅速脫開或接觸,做到密封副之間真正的“無摩擦”極大地延長了閥門的使用壽命:金屬硬密封蝶閥采用了“徑向動平衡密封系統”，通過優化設計,蝶板的進出口兩側受力近似平衡,閥門達到進出口雙向可靠的密封性能的同時,有效降低了閥門的開啟力矩(約為普通蝶閥的2/3)蝶板密封環由片狀不銹鋼的石墨、碳纖維、PTFE等材料復合而成,不銹鋼片為主密封,非金屬夾層為輔助密封,這種雙重密封結構,使閥門密封更可靠,密封泄漏登記可達ANSI B16.104 V級或ISQ5208 A級。蝶板密封環選用石墨/碳纖維/PTFE等夾層材料,與普通蝶閥的橡膠石棉板材質相比,具有更環保、更耐磨、更耐沖刷、更可靠等特點,可達10萬次無故障啟閉。

可更換式閥座/密封圈設計，便于閥門現場維護保養；

可根據產品的實際使用工況要求，對閥體閥板材料選型選材及密封結構的多種優化配置，以滿足客戶對產品性能的不同需求。

與驅動裝置相連接的支架符合IS05211標準要求支架執行IS05211標準，可與各種電動、氣動、液動、手動等驅動裝置相連接。填料密封的高性能

采用組合式填料密封系統，確保閥門****泄露率≤20ppm�？蛇x用動載密封結構，使填料持久密封，延長填料免維護周期。

閥桿可設計成符合AP11609之規定的"防吹出”結構。

執行標準

設計與制造：JB/T8527、GB/T1224、API609、ASME B16.34等標準
連接法蘭：GB/T91113.1~9113.4、ASME B16.5、ASME B16.74等標準
結構長度：GB/T1221、API609、ISO5752
試驗與檢驗：JB/T9092、GB/T26480、API598、ISO5208等標準

性能參數

公稱通徑：DN50~DN3600mm 2"~144"
公稱壓力：PN2.5~PN260 Clas150~Class1500
適用溫度：-196℃~600℃
主體材料：碳鋼、珞鉬鋼、奧氏體不銹鋼、雙相不銹鋼、鈦合金、哈氏合金、蒙乃爾合金等

產品尺寸

公稱通徑 DN(mm)	PN 6										近似重量
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d	Kg(L)	Kg(L1)	Kg(L2)	Kg(L3)
80	114	49	180	49	190	150	124	18	310	4-18	20	11	17	13
100	127	56	190	56	210	170	144	18	325	4-18	23	13	19	16
125	140	64	200	64	240	200	174	18	360	8-18	28	16	25	20
150	140	70	210	70	265	225	199	20	395	8-18	33	21	28	24
200	152	71	230	71	320	280	254	22	480	8-18	48	28	49	36
250	165	76	250	76	375	335	309	24	550	12-18	54	45	95	52
300	178	83	270	83	440	395	363	24	610	12-22	80	61	130	79
350	190	92	290	92	490	445	413	24	710	12-22	103	82	160	107
400	216	102	310	102	540	495	463	24	755	16-22	145	122	216	150
450	222	114	330	114	595	550	518	24	835	16-22	193	150	248	183
500	229	127	350	127	645	600	568	26	900	20-22	258	205	380	254
600	267	154	390	154	755	705	667	30	1060	20-26	302	300	495	398
700	292	165	430	165	860	810	772	26	1170	24-26	385	465	595	576
800	318	190	470	190	975	920	878	26	1320	24-30	525	570	740	690
900	330	203	510	203	1075	1020	978	26	1440	24-30	723	760	1230	870
1000	410	216	550	216	1175	1120	1078	26	1640	28-30	990	975	1450	1180
1200	470	254	630	254	1405	1340	1295	28	1720	32-33	1455	1250	2180	1490
1400	530	390	710	390	1630	1560	1510	32	2055	36-36	1860	1780	2980	2050
1600	600	440	790	440	1830	1760	1710	34	2185	40-36	2180	1990
1800	670	490	870	490	2045	1970	1918	36	2390	44-39	3950
2000	760	540	950	540	2265	2180	2125	38	2620	48-42
2200	800	590	1000	590	2475	2390	2335	42	2980	52-42
2400	850	650	1100	650	2685	2600	2545	44	3150	56-42
2600	900	700	1200	700	2905	2810	2750	46	3320	60-48
2800	950	760	1300	760	3115	3020	2960	48	3550	64-48
3000	1000	810	1400	810	3315	3220	3160	50	3770	68-48

公稱通徑 DN(mm)	PN 10										近似重量
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d	Kg(L)	Kg(L1)	Kg(L2)	Kg(L3)
80	114	49	180	49	200	160	132	20	310	8-18	22	11	17	13
100	127	56	190	56	220	180	156	22	325	8-18	24	13	19	19
125	140	64	200	64	250	210	184	22	360	8-18	30	16	25	23
150	140	70	210	70	285	240	211	24	395	8-22	38	21	28	29
200	152	71	230	71	340	295	266	24	480	8-22	56	28	49	51
250	165	76	250	76	395	350	319	26	550	12-22	70	45	95	69
300	178	83	270	83	445	400	370	26	610	12-22	92	61	130	109
350	190	92	290	92	505	460	429	26	710	16-22	115	82	178	143
400	216	102	310	102	565	515	480	26	755	16-26	169	122	238	195
450	222	114	330	114	615	565	530	28	835	20-26	220	150	275	265
500	229	127	350	127	670	620	582	28	900	20-26	265	205	423	335
600	267	154	390	154	780	725	682	34	1060	20-30	399	300	550	460
700	292	165	430	165	895	840	794	34	1170	24-30	489	465	665	740
800	318	190	470	190	1015	950	901	36	1320	24-33	652	570	815	920
900	330	203	510	203	1115	1050	1001	38	1440	28-33	880	760	1360	1180
1000	410	216	550	216	1230	1160	1112	38	1640	28-36	1215	975	1610	1320
1200	470	254	630	254	1455	1380	1328	44	1720	32-39	1790	1250	2415	1680
1400	530	390	710	390	1675	1590	1530	48	2010	36-42	2480	1780	3320	2160
1600	600	440	790	440	1915	1820	1750	52	2255	40-48	3220	2640
1800	670	490	870	490	2115	2020	1950	56	2480	44-48	4350
2000	760	540	950	540	2325	2230	2150	60	2660	48-48	5600

公稱通徑 DN(mm)	PN 16										近似重量
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d	Kg(L)	Kg(L1)	Kg(L2)	Kg(L3)
80	114	49	180	49	200	160	132	20	310	8-18	22	11	17	13
100	127	56	190	56	220	180	156	22	325	8-18	24	13	19	19
125	140	64	200	64	250	210	184	22	360	8-18	30	16	25	23
150	140	70	210	70	285	240	211	24	395	8-22	38	21	28	29
200	152	71	230	71	340	295	266	24	480	12-22	56	40	49	51
250	165	76	250	76	405	355	319	26	550	12-26	80	50	95	69
300	178	83	270	83	460	410	370	28	610	12-26	108	75	130	109
350	190	92	290	92	520	470	429	30	710	16-26	140	102	178	143
400	216	102	310	102	580	525	480	32	755	16-30	206	145	238	195
450	222	114	330	114	640	585	548	40	835	20-30	262	190	275	265
500	229	127	350	127	715	650	609	44	900	20-33	318	255	423	335
600	267	154	390	154	840	770	720	54	1060	20-36	470	360	550	460
700	292	165	430	165	910	840	794	40	1170	24-36	553	470	665	740
800	318	190	470	190	1025	950	901	42	1320	24-39	688	655	815	920
900	330	203	510	203	1125	1050	1001	44	1440	28-39	999	897	1360	1180
1000	410	216	550	216	1255	1170	1112	46	1640	28-42	1435	1132	1610	1320
1200	470	254	630	254	1485	1390	1328	52	1850	32-48	2200	1400	2415	1680
1400	530	390	710	390	1685	1590	1530	58	2040	36-48	3200	1900	3320	2160
1600	600	440	790	440	1930	1820	1750	64	2280	40-55	6000	2900
1800	670	490	870	490	2130	2020	1950	68	2495	44-55	6900	4000
2000	760	540	950	540	2345	2230	2150	70	2685	48-60	9100	5300

公稱通徑 DN(mm)	PN 25										近似重量
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d	Kg(L)	Kg(L1)	Kg(L2)	Kg(L3)
80	114	49	180	49	200	160	132	24	310	8-18	23	11	17	13
100	127	56	190	56	235	190	156	24	325	8-22	25	13	19	19
125	140	64	200	64	270	220	184	26	360	8-26	34	16	25	23
150	140	70	210	70	300	250	211	28	395	8-26	42	21	28	29
200	152	71	230	71	360	310	274	30	480	12-26	58	40	49	51
250	165	76	250	76	425	370	330	32	550	12-30	90	50	95	69
300	178	83	270	83	485	430	389	34	610	16-30	120	75	130	109
350	190	92	290	92	555	490	448	38	710	16-33	170	102	178	143
400	216	102	310	102	620	550	503	40	755	16-36	235	145	238	195
450	222	114	330	114	670	600	548	46	835	20-36	285	190	275	265
500	229	127	350	127	730	660	609	48	900	20-36	385	255	423	335
600	267	154	390	154	845	770	720	58	1060	20-39	580	360	550	460
700	292	165	430	165	960	875	820	50	1170	24-42	705	470	665	740
800	318	190	470	190	1085	990	928	54	1320	24-48	970	655	815	920
900	330	203	510	203	1185	1090	1028	58	1440	28-48	1225	897	1360	1180
1000	410	216	550	216	1320	1210	1140	62	1640	28-55	1680	1132	1610	1320
1200	470	254	630	254	1530	1420	1350	70	1850	32-55	2450	1580	2415	1680
1400	530	390	710	390	1755	1640	1560	76	2040	36-60	3600	2100	3320	2160

公稱通徑 DN(mm)	PN 40
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d
80	114	49	180	49	200	160	132	24	310	8-18
100	127	56	190	56	235	190	156	24	325	8-22
125	140	64	200	64	270	220	184	26	360	8-26
150	140	70	210	70	300	250	211	28	395	8-26
200	230	71	230	71	375	320	284	34	515	12-30
250	250	76	250	76	450	385	345	38	675	12-33
300	270	83	270	83	515	450	409	42	805	16-33
350	290	92	290	92	580	510	465	46	850	16-36
400	310	102	310	102	660	585	535	50	895	16-39
450	330	152	330	152	685	610	560	57	960	20-39
500	350	159	350	159	755	670	615	57	1030	20-42
600	390	181	390	181	890	795	735	72	1180	20-48

公稱通徑 DN(mm)	PN 63
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d
80	180	64	180	64	215	170	132	28	310	8-22
100	190	64	190	64	250	200	156	30	325	8-26
125	200	70	200	70	295	240	184	34	360	8-30
150	210	76	210	76	345	280	211	36	430	8-33
200	230	89	230	89	415	345	284	42	535	12-36
250	250	114	250	114	470	400	345	46	695	12-36
300	270	114	270	114	530	460	409	52	805	16-36
350	290	127	290	127	600	525	465	56	880	16-39
400	310	140	310	140	670	585	535	60	930	16-42
450	330	160	330	160	715	630	560	64	990	20-42
500	350	170	350	170	800	705	615	68	1050	20-48
600	390	200	390	200	930	820	735	76	1230	20-56

公稱通徑 DN(mm)	PN 100
公稱通徑 DN(mm)	L	L1	L2	L3	D	D1	D2	C	H	N-d
150	210	76	210	76	355	290	211	44	425	12-33
200	230	89	230	89	430	360	284	52	640	12-36
250	250	114	250	114	505	430	345	60	745	12-39
300	270	114	270	114	585	500	409	68	820	16-42
350	290	127	290	127	655	560	465	74	935	16-48
400	310	140	310	140	715	620	535	82	975	16-48
450	330	160	330	160	770	675	560	89	1110	20-48
500	350	170	350	170	870	760	615	94	1215	20-56
600	390	200	390	200	990	875	735	102	1300	20-62
