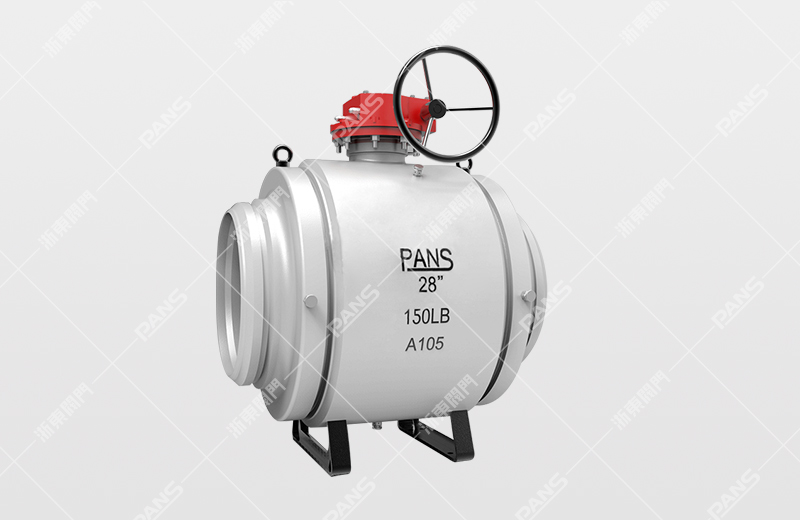

全焊接固定球閥
發布時間:2023-6-9

全焊接固定球閥適用于Class 150～300Lb，工作溫度-29～200℃ 的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：石油、凈化天然氣、酸性天然氣、煤氣、水及煤漿等等介質。操作方式有：蝸輪傳動、氣動、電動、氣液聯動。


結構特點

       蝸輪式全焊接球閥采用固定球結構，球體的上、下軸上裝有軸承，操作扭矩小，這種結構的球體是固定的，受壓后不產生移動，設計有兩個密封圈提供足夠的預緊力保證密封，達到雙面強制密封，密封性能更可靠。球體的加工過程有先進的計算機檢測儀跟蹤檢測，以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，也不會出現由于地震及車輛經過地面時而產生變形，其密封環本體采用含量20%C(碳素)的PTFE材料，保障完全無泄漏(0%)。


執行標準

設計規范：API 6D、ASMEB 16.34
壓力-溫度等級：ASME B16.34、API608
結構長度：ASME B16.10、GB12221
對焊端形式：ASME B16.25、ASME B31.4/31.8
檢驗與試驗：API 598、API 6D、GB13927
耐火試驗：API 607、API 6FA


性能參數

閥門型號：Q361F
連接方式：焊接，對焊
壓力等級：Class 150~300Lb,PN1.6/2.5MPa
產品規格：DN600~1200mm
產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選
適用溫度：-29℃≤t≤200 ℃
適用介質：水，空氣，油和其它不與碳鋼發生化學反應的流體等
驅動方式：蝸輪式

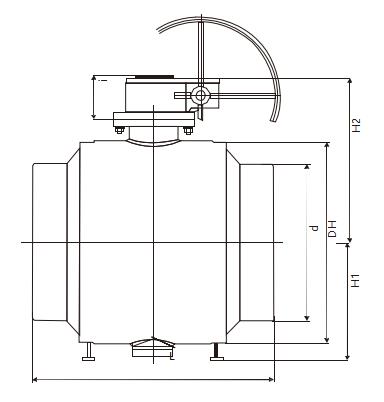

產品尺寸

DN(mm) 公稱直徑 DH

d

A/B

t L H1 H2 重量

600

600

1016

610/630

22

1143

650

860

2000

700

700

1130

7118720

24

1346

705

915

3100

800

800

1245

813/820

28

1524

770

1000

4700

900

900

1415

914/920

30

1727

855

1110

5700

1000

980

1555

1016/1020

32

1840

925

1180

6600

1100

1080

1700

1124

36

2100

995

1300

8100

1200

1166

1860

1219/1220

40

2100

1075

1430

11000
