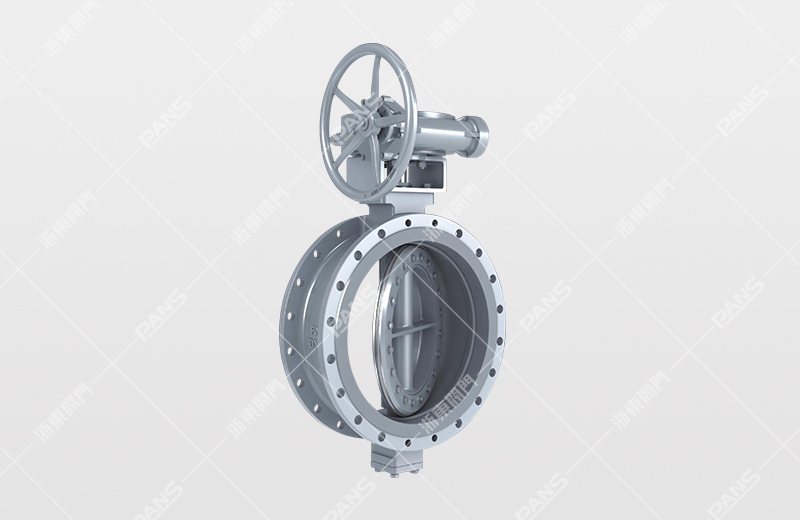

耐海水蝶閥
發布時間:2023-7-21



結構特點

1.蝶板經過優化設計，能有效增加蝶閥過流面積，降低流體阻力；
2.可以根據不同的工況，選用合適的蝶板密封圈，確保閥門在一個檢修周期內不會產生內漏；
3.閥體、蝶板、壓環等零部件為碳鋼材料制成，有效降低制造成本，所有與介質接觸部位噴涂陶瓷等耐磨耐腐蝕涂層，能增加閥門抗海水腐蝕和沖刷的能力；
4.閥門軸套為雙相不銹鋼材料制成，且與閥體上的軸孔采用過盈配合，有效防止海水對閥體軸孔部位的腐蝕；
5.在閥桿與軸套之間有擋圏，其作用是：防止海水滲入閥桿與軸套之間，消除海水對閥桿及軸套的腐蝕。同時防止海水中的泥砂滲入閥桿與軸套的間隙內，造成閥桿與軸套咬合現象，有效提高了閥門的使用壽命；
6.閥座密封面堆焊雙相不銹鋼，能耐磨、抗沖刷，有效提高閥門密封可靠性；
7.采用活載組合式填料，即V型PTFE+V型EPDM填料，保證閥門在一個檢修周期內不產生外漏。


執行標準

設計與制造：JB/T8527、GB/T1224、API609、ASME B16.34等標準
連接法蘭：GB/T91113.1~9113.4、ASME B16.5、ASME B16.74等標準
結構長度：GB/T1221、API609、ISO5752
試驗與檢驗：JB/T9092、GB/T26480、API598、ISO5208等標準


性能參數

公稱通徑：DN50~DN3600mm  2"~144"
公稱壓力：PN2.5~PN260 Clas150~Class1500
適用溫度：-196℃~600℃
主體材料：碳鋼、珞鉬鋼、奧氏體不銹鋼、雙相不銹鋼、鈦合金、哈氏合金、蒙乃爾合金等


產品尺寸


公稱通徑 DN(mm) PN 6 近似重量
L L1 L2 L3 D D1 D2 C H N-d Kg(L) Kg(L1) Kg(L2) Kg(L3)
80 114 49 180 49 190 150 124 18 310 4-18 20 11 17 13
100 127 56 190 56 210 170 144 18 325 4-18 23 13 19 16
125 140 64 200 64 240 200 174 18 360 8-18 28 16 25 20
150 140 70 210 70 265 225 199 20 395 8-18 33 21 28 24
200 152 71 230 71 320 280 254 22 480 8-18 48 28 49 36
250 165 76 250 76 375 335 309 24 550 12-18 54 45 95 52
300 178 83 270 83 440 395 363 24 610 12-22 80 61 130 79
350 190 92 290 92 490 445 413 24 710 12-22 103 82 160 107
400 216 102 310 102 540 495 463 24 755 16-22 145 122 216 150
450 222 114 330 114 595 550 518 24 835 16-22 193 150 248 183
500 229 127 350 127 645 600 568 26 900 20-22 258 205 380 254
600 267 154 390 154 755 705 667 30 1060 20-26 302 300 495 398
700 292 165 430 165 860 810 772 26 1170 24-26 385 465 595 576
800 318 190 470 190 975 920 878 26 1320 24-30 525 570 740 690
900 330 203 510 203 1075 1020 978 26 1440 24-30 723 760 1230 870
1000 410 216 550 216 1175 1120 1078 26 1640 28-30 990 975 1450 1180
1200 470 254 630 254 1405 1340 1295 28 1720 32-33 1455 1250 2180 1490
1400 530 390 710 390 1630 1560 1510 32 2055 36-36 1860 1780 2980 2050
1600 600 440 790 440 1830 1760 1710 34 2185 40-36 2180 1990

1800 670 490 870 490 2045 1970 1918 36 2390 44-39 3950


2000 760 540 950 540 2265 2180 2125 38 2620 48-42



2200 800 590 1000 590 2475 2390 2335 42 2980 52-42



2400 850 650 1100 650 2685 2600 2545 44 3150 56-42



2600 900 700 1200 700 2905 2810 2750 46 3320 60-48



2800 950 760 1300 760 3115 3020 2960 48 3550 64-48



3000 1000 810 1400 810 3315 3220 3160 50 3770 68-48





公稱通徑 DN(mm) PN 10 近似重量
L L1 L2 L3 D D1 D2 C H N-d Kg(L) Kg(L1) Kg(L2) Kg(L3)
80 114 49 180 49 200 160 132 20 310 8-18 22 11 17 13
100 127 56 190 56 220 180 156 22 325 8-18 24 13 19 19
125 140 64 200 64 250 210 184 22 360 8-18 30 16 25 23
150 140 70 210 70 285 240 211 24 395 8-22 38 21 28 29
200 152 71 230 71 340 295 266 24 480 8-22 56 28 49 51
250 165 76 250 76 395 350 319 26 550 12-22 70 45 95 69
300 178 83 270 83 445 400 370 26 610 12-22 92 61 130 109
350 190 92 290 92 505 460 429 26 710 16-22 115 82 178 143
400 216 102 310 102 565 515 480 26 755 16-26 169 122 238 195
450 222 114 330 114 615 565 530 28 835 20-26 220 150 275 265
500 229 127 350 127 670 620 582 28 900 20-26 265 205 423 335
600 267 154 390 154 780 725 682 34 1060 20-30 399 300 550 460
700 292 165 430 165 895 840 794 34 1170 24-30 489 465 665 740
800 318 190 470 190 1015 950 901 36 1320 24-33 652 570 815 920
900 330 203 510 203 1115 1050 1001 38 1440 28-33 880 760 1360 1180
1000 410 216 550 216 1230 1160 1112 38 1640 28-36 1215 975 1610 1320
1200 470 254 630 254 1455 1380 1328 44 1720 32-39 1790 1250 2415 1680
1400 530 390 710 390 1675 1590 1530 48 2010 36-42 2480 1780 3320 2160
1600 600 440 790 440 1915 1820 1750 52 2255 40-48 3220 2640

1800 670 490 870 490 2115 2020 1950 56 2480 44-48 4350


2000 760 540 950 540 2325 2230 2150 60 2660 48-48 5600




公稱通徑 DN(mm) PN 16 近似重量
L L1 L2 L3 D D1 D2 C H N-d Kg(L) Kg(L1) Kg(L2) Kg(L3)
80 114 49 180 49 200 160 132 20 310 8-18 22 11 17 13
100 127 56 190 56 220 180 156 22 325 8-18 24 13 19 19
125 140 64 200 64 250 210 184 22 360 8-18 30 16 25 23
150 140 70 210 70 285 240 211 24 395 8-22 38 21 28 29
200 152 71 230 71 340 295 266 24 480 12-22 56 40 49 51
250 165 76 250 76 405 355 319 26 550 12-26 80 50 95 69
300 178 83 270 83 460 410 370 28 610 12-26 108 75 130 109
350 190 92 290 92 520 470 429 30 710 16-26 140 102 178 143
400 216 102 310 102 580 525 480 32 755 16-30 206 145 238 195
450 222 114 330 114 640 585 548 40 835 20-30 262 190 275 265
500 229 127 350 127 715 650 609 44 900 20-33 318 255 423 335
600 267 154 390 154 840 770 720 54 1060 20-36 470 360 550 460
700 292 165 430 165 910 840 794 40 1170 24-36 553 470 665 740
800 318 190 470 190 1025 950 901 42 1320 24-39 688 655 815 920
900 330 203 510 203 1125 1050 1001 44 1440 28-39 999 897 1360 1180
1000 410 216 550 216 1255 1170 1112 46 1640 28-42 1435 1132 1610 1320
1200 470 254 630 254 1485 1390 1328 52 1850 32-48 2200 1400 2415 1680
1400 530 390 710 390 1685 1590 1530 58 2040 36-48 3200 1900 3320 2160
1600 600 440 790 440 1930 1820 1750 64 2280 40-55 6000 2900

1800 670 490 870 490 2130 2020 1950 68 2495 44-55 6900 4000

2000 760 540 950 540 2345 2230 2150 70 2685 48-60 9100 5300



公稱通徑 DN(mm) PN 25 近似重量
L L1 L2 L3 D D1 D2 C H N-d Kg(L) Kg(L1) Kg(L2) Kg(L3)
80 114 49 180 49 200 160 132 24 310 8-18 23 11 17 13
100 127 56 190 56 235 190 156 24 325 8-22 25 13 19 19
125 140 64 200 64 270 220 184 26 360 8-26 34 16 25 23
150 140 70 210 70 300 250 211 28 395 8-26 42 21 28 29
200 152 71 230 71 360 310 274 30 480 12-26 58 40 49 51
250 165 76 250 76 425 370 330 32 550 12-30 90 50 95 69
300 178 83 270 83 485 430 389 34 610 16-30 120 75 130 109
350 190 92 290 92 555 490 448 38 710 16-33 170 102 178 143
400 216 102 310 102 620 550 503 40 755 16-36 235 145 238 195
450 222 114 330 114 670 600 548 46 835 20-36 285 190 275 265
500 229 127 350 127 730 660 609 48 900 20-36 385 255 423 335
600 267 154 390 154 845 770 720 58 1060 20-39 580 360 550 460
700 292 165 430 165 960 875 820 50 1170 24-42 705 470 665 740
800 318 190 470 190 1085 990 928 54 1320 24-48 970 655 815 920
900 330 203 510 203 1185 1090 1028 58 1440 28-48 1225 897 1360 1180
1000 410 216 550 216 1320 1210 1140 62 1640 28-55 1680 1132 1610 1320
1200 470 254 630 254 1530 1420 1350 70 1850 32-55 2450 1580 2415 1680
1400 530 390 710 390 1755 1640 1560 76 2040 36-60 3600 2100 3320 2160



公稱通徑 DN(mm) PN 40
L L1 L2 L3 D D1 D2 C H N-d
80 114 49 180 49 200 160 132 24 310 8-18
100 127 56 190 56 235 190 156 24 325 8-22
125 140 64 200 64 270 220 184 26 360 8-26
150 140 70 210 70 300 250 211 28 395 8-26
200 230 71 230 71 375 320 284 34 515 12-30
250 250 76 250 76 450 385 345 38 675 12-33
300 270 83 270 83 515 450 409 42 805 16-33
350 290 92 290 92 580 510 465 46 850 16-36
400 310 102 310 102 660 585 535 50 895 16-39
450 330 152 330 152 685 610 560 57 960 20-39
500 350 159 350 159 755 670 615 57 1030 20-42
600 390 181 390 181 890 795 735 72 1180 20-48



公稱通徑 DN(mm) PN 63
L L1 L2 L3 D D1 D2 C H N-d
80 180 64 180 64 215 170 132 28 310 8-22
100 190 64 190 64 250 200 156 30 325 8-26
125 200 70 200 70 295 240 184 34 360 8-30
150 210 76 210 76 345 280 211 36 430 8-33
200 230 89 230 89 415 345 284 42 535 12-36
250 250 114 250 114 470 400 345 46 695 12-36
300 270 114 270 114 530 460 409 52 805 16-36
350 290 127 290 127 600 525 465 56 880 16-39
400 310 140 310 140 670 585 535 60 930 16-42
450 330 160 330 160 715 630 560 64 990 20-42
500 350 170 350 170 800 705 615 68 1050 20-48
600 390 200 390 200 930 820 735 76 1230 20-56



公稱通徑 DN(mm) PN 100
L L1 L2 L3 D D1 D2 C H N-d
150 210 76 210 76 355 290 211 44 425 12-33
200 230 89 230 89 430 360 284 52 640 12-36
250 250 114 250 114 505 430 345 60 745 12-39
300 270 114 270 114 585 500 409 68 820 16-42
350 290 127 290 127 655 560 465 74 935 16-48
400 310 140 310 140 715 620 535 82 975 16-48
450 330 160 330 160 770 675 560 89 1110 20-48
500 350 170 350 170 870 760 615 94 1215 20-56
600 390 200 390 200 990 875 735 102 1300 20-62
