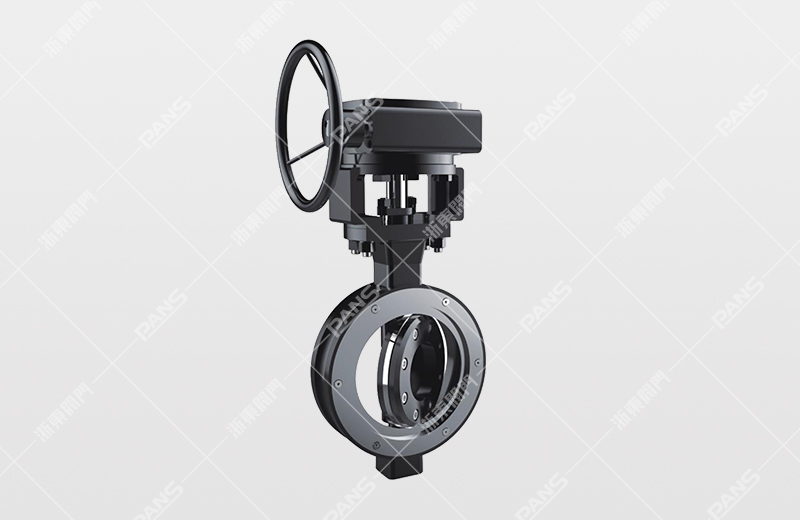

對夾式高性能蝶閥
發布時間:2023-8-4


結構特點

       三偏心、雙偏心結構，有效降低蝶閥密封副之間的摩擦，極大提高閥門的使用壽命；該蝶閥進行研制改進后采用“J”型RPTFE閥座，彈性好,壽命長，可自動補償溫度和壓力的變化，以及因長期開關使用而磨損的密封補償；同時在介質力的作用下，始終保持可靠的密封性能；超低摩擦系數自潤滑軸套，降低閥桿與軸套間的摩擦力,讓蝶閥啟閉更輕松；閥桿與蝶板采用"切向銷"連接，有效增加閥桿強度及閥桿與蝶板連接的可靠性；特殊的浮動式閥座設計，依據壓力源之方向，自動調整閥座位置，使閥門于全關位置擁有理想的密封比壓，達到閥門雙面持壓之效果，并延長了閥座的使用壽命，增加閥門使用壽命可達百萬次以上的可能性；具有防沖出結構，保證不會因?yàn)殚y桿與蝶板連接出現故障而造成閥桿從閥門中脫出；標準的ISO5211頂法蘭設計，可以與各種電動、氣動、手動等智能驅動裝置連接；ANSI/FCI70-2規定了控制閥的泄露等級和試驗程序；高性能蝶閥能達到MSS-SP61規定的無氣泡密封，即高于VI級；輕松維修，制造過程優化，增加零件替換性；閥軸與閥瓣受損可現場直接更換只需要一般手動工具即可進行全面性維護；全系列高性能蝶閥，依據客戶工況要求之不同，提供各種不同材質以利客戶選購；


執行標準

設計與制造：GB/T12238、API609、EN593等
結構長度： GB/T12221. API609、EN558、ISO5752 等
連接法蘭： GB/T9113、DIN1092-1. ASME B16.5ᵣand etc
檢驗試驗： GB/T13927、API598、EN12266.1 等


性能參數

公稱通徑：DN50~600mm NPS 2"~24"
公稱壓力：PN2.5~40 Class 150~300Lb
適用溫度：150℃
連接方式：對夾式、凸耳式、法蘭式等
驅動方式：手柄、蝸輪傳動、電動、氣動等
主體材料：碳鋼、奧氏體不銹鋼、雙相不銹鋼、銅合金、鈦合金以及各種特材


產品尺寸


公稱通徑 DN 150Lb
In mm L L1 L2 L3 D D1 D2 C H N-d
3 80 114 48 180 48 190 152.4 127 24.3 310 4-19
4 100 127 54 190 54 230 190.5 157 24.3 325 8-19
5 125 140 56 200 56 255 215.9 186 24.3 360 8-22
6 150 140 57 210 57 280 241.3 216 26.9 395 8-22
8 200 152 64 230 64 345 298.5 270 29 480 8-22
10 250 165 71 250 71 405 362.0 324 30.6 550 12-26
12 300 178 81 270 81 485 431.8 381 32.2 610 12-26
14 350 190 92 290 92 535 476.3 413 35.4 710 12-29
16 400 216 102 310 102 595 539.8 470 37 755 16-29
18 450 222 114 330 114 635 577.9 533 40.1 835 16-32
20 500 229 127 350 127 700 635.0 584 43.3 900 20-32
24 600 267 154 390 154 815 749.3 692 48.1 1060 20-35
28 700 292 165 430 165 925 863.6 800 71.9 1170 28-35
32 800 318 190 470 190 1060 977.9 914 81.4 1320 28-41
36 900 330 203 510 203 1170 1085.8 1022 90.9 1440 32-41
40 1000 410 216 550 216 1290 1200.2 1124 90.9 1640 36-41
48 1200 470 254 630 254 1510 1422.4 1359 108.4 1850 44-41
56 1400 530 390 710 390 1745 1651.0 1575 124.3 2040 48-48



公稱通徑 DN 300Lb
In mm L L1 L2 L3 D D1 D2 C H N-d
3 80 180 48 180 48 210 168.3 127 29 310 8-22
4 100 190 54 190 54 255 200.0 157 32.2 325 8-22
5 125 200 56 200 56 280 235.0 186 35.4 360 8-22
6 150 210 59 210 59 320 269.9 216 37 430 12-22
8 200 230 73 230 73 380 330.2 270 41.7 535 12-26
10 250 250 83 250 83 445 387.4 324 48.1 695 16-29
12 300 270 92 270 92 520 450.8 381 51.3 805 16-32
14 350 290 117 290 117 585 514.4 413 54.4 880 20-32
16 400 310 133 310 133 650 571.5 470 57.6 930 20-35
18 450 330 149 330 149 710 628.6 533 60.8 990 24-35
20 500 350 159 350 159 775 685.8 584 64 1050 24-35
24 600 390 181 390 181 915 812.8 692 70.3 1230 24-41



公稱通徑 DN 600Lb
In mm L L1 L2 L3 D D1 D2 C H N-d
6 150 210 78 210 78 355 292.1 216 54.7 425 12-29
8 200 230 102 230 102 420 349.2 270 62.6 640 12-32
10 250 250 117 250 117 510 431.8 324 70.5 745 16-35
12 300 270 140 270 140 560 489 381 73.7 820 20-35
14 350 290 155 290 155 605 527 413 76.9 935 20-38
16 400 310 178 310 178 685 603.2 470 83.2 975 20-41
18 450 330 200 330 200 745 654 533 89.6 1110 20-45
20 500 350 216 350 216 815 723.9 584 95.9 1215 24-45
24 600 390 232 390 232 940 838.2 692 108.6 1300 24-51



公稱通徑 DN 900Lb
In mm L L1 L2 L3 D D1 D2 C H N-d
6 150 225 104 225 104 380 317.5 216 62.6 525 12-32
8 200 275 112 275 112 470 393.7 270 70.5 660 12-38
10 250 325 135 325 135 545 469.9 324 76.9 735 16-39
12 300 375 170 375 170 610 533.4 381 86.4 820 20-39
14 350 425 173 425 173 640 558.8 413 92.8 870 20-41
16 400 475 210 475 210 705 616 470 95.9 965 20-45
18 450 500 228 500 228 785 685.8 533 108.6 1050 20-51
20 500 575 250 575 250 855 749.3 584 115 1175 20-54
24 600 675 275 675 275 1040 901.7 692 146.7 1330 20-67



公稱通徑 DN 1500Lb
In mm L L1 L2 L3 D D1 D2 C H N-d
6 150 350 160 350 160 395 317.5 216 89.6 550 12-38
8 200 400 180 400 180 485 393.7 270 99.1 690 12-45
10 250 450 200 450 200 585 482.6 324 115 780 12-50
12 300 500 230 500 230 675 571.5 381 130.9 905 16-54
14 350 550 250 550 250 750 635 413 140.4 990 16-60
16 400 600 265 600 265 825 704.8 470 153.1 1085 16-67
18 450 650 300 650 300 915 774.7 533 169 1180 16-73
20 500 700 340 700 340 985 831.8 584 184.8 1290 16-80
24 600 800 400 800 400 1170 990.6 692 210.2 1450 16-92
