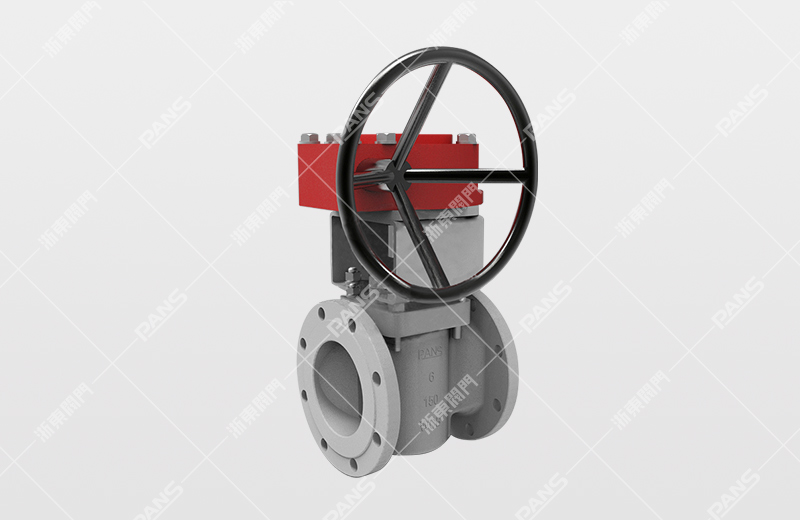

卡套密封旋塞閥
發(fā)布時間:2023-9-22


結構特點

1、產品結構合理、密封可靠、性能優(yōu)良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用.適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配。滿足各種工程需要。


技術規(guī)范


結構形式 BC
驅動形式 手柄，蝸輪蝸桿傳動，氣動，電動
設計標準 API599、API6D
結構長度 ASMEB16.10
連接法蘭 ASMEB16.5
試驗和檢驗 API598.API 6D



產品性能規(guī)范


公稱壓力 殼體試驗壓力 密封試驗壓力 適用溫度（℃） 適用介質
150 3 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 2.5
600 15 11
900 22.5 16.5



產品尺寸



型號 ZDAX43-150LB
壓力等級 150LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
Size in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量(Kg) 8.5 9.5 10.5 12 14 18 22 26 40 60 70 130 219 381 570




型號 ZDAX43-300LB
壓力等級 300LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
Size in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量(Kg) 9.5 10.5 12 14 16 20 24 29 53 75 85 185 230 390 550




型號 ZDAX43-600LB
壓力等級 600LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
Size in 1/2 3/4 1 1¼ 1½ 2 2½ 3 A 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量(Kg) 11 13 17 20 23 27 31 36 72 98 141 245 330 515 710


br />


型號 ZDAX43-900LB
壓力等級 900LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
Size m 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 13 16 21 24 28 32 40 47 91 117 165 285 420 610 860
