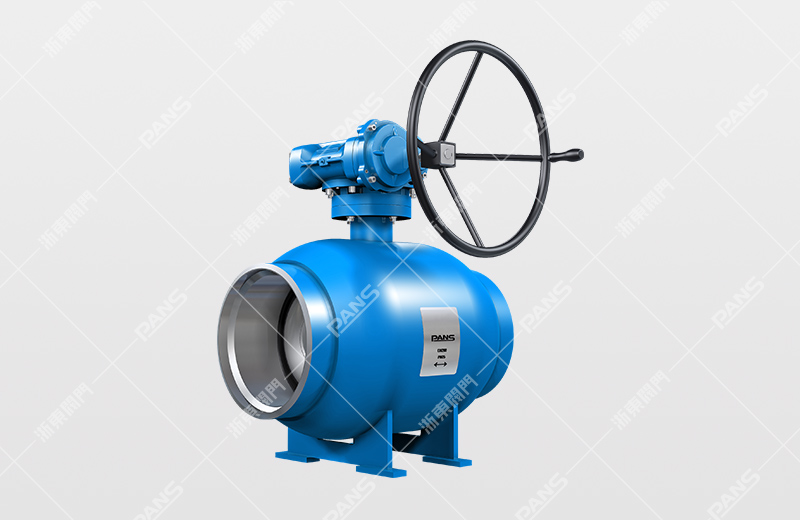

全焊接球閥為一體式全焊接球閥,不會有外部泄漏等現象,由于閥座是由PTFE密封環及彈簧構成的,所以對壓力和溫度的變化適應能力強,在使用范圍內不會產生任何泄漏。球體的加工過程有先進的計算機檢測儀跟蹤檢測,以球體的加工精度高。由于閥體材料跟管道材質一樣,不會出現應力不均,不會由于地震及車輛經過地面時而產生變形,管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質,保障完全無泄漏(0%)。

	設計規范:API 6D、ASMEB 16.34
壓力-溫度等級:ASME B16.34、API608
結構長度:ASME B16.10、GB12221
對焊端形式:ASME B16.25、ASME B31.4/31.8
檢驗與試驗:API 598、API 6D、GB13927
耐火試驗:API 607、API 6FA

	連接方式:焊接,對焊
壓力等級:PN 2.5MPa
產品規格:DN125~600mm
產品材質:WCB,A105,F11,F22,F304 , F316 , C F 8 , CF8M , WCC或根據客戶要求選
適用溫度:-29℃≤t≤200 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質:水、石油、天然氣及酸堿介質等
驅動方式:蝸輪傳動



| DN(mm) | 公稱直徑 Bore | H | d | t | L | H1 | H2 | I | ISO | W T(kg) |
| A/B | ||||||||||
| 125 | 100 | 193 | 139.7/133 | 5 | 325 | 42 | 221 | 40 | F07 | 22 |
| 150 | 125 | 219 | 168.3/159 | 6 | 350 | 83 | 245 | 50 | F10 | 32 |
| 200 | 150 | 273 | 219.1/219 | 7 | 400 | 84 | 289 | 60 | F12 | 44 |
| 250 | 200 | 351 | 273/273 | 8 | 559 | 90 | 306 | 84 | F14 | 102 |
| 300 | 250 | 425 | 323.9/325 | 12 | 635 | 87 | 336 | 105 | F16 | 150 |
| 350 | 300 | 508 | 355.6/377 | 14 | 762 | 102 | 395 | 110 | F25 | 267 |
| 400 | 350 | 610 | 406.4/426 | 14 | 838 | 95 | 445 | 120 | F25 | 460 |
| 450 | 400 | 610 | 457/480 | 16 | 914 | 95 | 460 | 120 | F25 | 550 |
| 500 | 400 | 680 | 508/530 | 18 | 991 | 95 | 522 | 150 | F30 | 720 |
| 600 | 500 | 813 | 610/630 | 22 | 1143 | 105 | 610 | 170 | F30 | 1600 |
