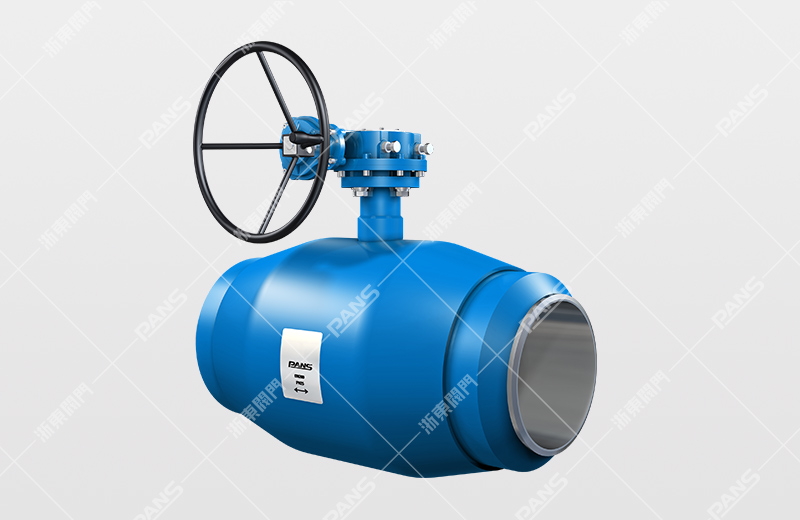

全焊接球閥為一體式全焊接球閥,不會有外部泄漏等現象,由于閥座是由PTFE密封環及彈簧構成的,所以對壓力和溫度的變化適應能力強,在使用范圍內不會產生任何泄漏。球體的加工過程有先進的計算機檢測儀跟蹤檢測,以球體的加工精度高。由于閥體材料跟管道材質一樣,不會出現應力不均,不會由于地震及車輛經過地面時而產生變形,管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質,保障完全無泄漏(0%)。
設計規范:API 6D、ASMEB 16.34
壓力-溫度等級:ASME B16.34、API608
結構長度:ASME B16.10、GB12221
對焊端形式:ASME B16.25、ASME B31.4/31.8
檢驗與試驗:API 598、API 6D、GB13927
耐火試驗:API 607、API 6FA
連接方式:焊接,對焊
壓力等級:PN 2.5MPa
產品規格:DN125~600mm
產品材質:WCB,A105,F11,F22,F304 , F316 , C F 8 , CF8M , WCC或根據客戶要求選
適用溫度:-29℃≤t≤200 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質:水、石油、天然氣及酸堿介質等
驅動方式:蝸輪傳動

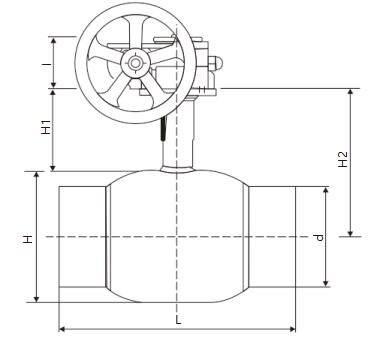

DN(mm) |
公稱直徑 Bore |
H |
d |
t |
L |
H1 |
H2 |
I |
ISO |
W T(kg) |
A/B |
||||||||||
125 |
100 |
193 |
139.7/133 |
5 |
325 |
42 |
221 |
40 |
F07 |
22 |
150 |
125 |
219 |
168.3/159 |
6 |
350 |
83 |
245 |
50 |
F10 |
32 |
200 |
150 |
273 |
219.1/219 |
7 |
400 |
84 |
289 |
60 |
F12 |
44 |
250 |
200 |
351 |
273/273 |
8 |
559 |
90 |
306 |
84 |
F14 |
102 |
300 |
250 |
425 |
323.9/325 |
12 |
635 |
87 |
336 |
105 |
F16 |
150 |
350 |
300 |
508 |
355.6/377 |
14 |
762 |
102 |
395 |
110 |
F25 |
267 |
400 |
350 |
610 |
406.4/426 |
14 |
838 |
95 |
445 |
120 |
F25 |
460 |
450 |
400 |
610 |
457/480 |
16 |
914 |
95 |
460 |
120 |
F25 |
550 |
500 |
400 |
680 |
508/530 |
18 |
991 |
95 |
522 |
150 |
F30 |
720 |
600 |
500 |
813 |
610/630 |
22 |
1143 |
105 |
610 |
170 |
F30 |
1600 |
